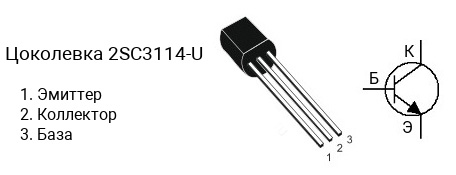

Цоколевка транзистора 2SC3114-U

|

Характеристики транзистора 2SC3114-U

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 15 V
• Ток коллектора, не более: 0.15 А
• Рассеиваемая мощность коллектора, не более: 0.4 Вт
• Коэффициент усиления транзистора по току (hfe): от 280 до 560
• Граничная частота коэффициента передачи тока: 100 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC3114 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3114-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SC3114-S — в диапазоне от 140 до 280, 2SC3114-T — в диапазоне от 200 до 400, 2SC3114-U — в диапазоне от 280 до 560.

Маркировка

Обозначение на корпусе транзистора 2SC3114-U часто наносится без первой цифры и буквы, т.е. маркируется как «C3114-U«.

Комплементарная пара

Комплементарной парой для 2SC3114-U является транзистор 2SA1246-U c p-n-p структурой.

Аналоги

Транзистор 2SC3114-U можно заменить на 2SC1815, 2SC2960, 2SC2960-G, 2SC3198, 2SC3331, 2SC3331-U, 2SC6043, 2SD1207, 2SD1207-U, 2SD1347, 2SD1347U, 2SD1616, 2SD438, 2SD438-G, 2SD789, C1815, C945, H945, KSC1815, KSC945C, KSD1616, KTC1006, KTC3198
