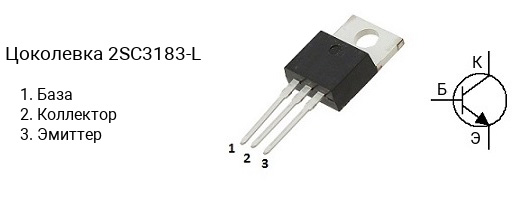

Цоколевка транзистора 2SC3183-L

|

Характеристики транзистора 2SC3183-L

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 800 В
• Напряжение коллектор-база, не более: 900 В
• Напряжение эмиттер-база, не более: 7 V
• Ток коллектора, не более: 0.2 А
• Рассеиваемая мощность коллектора, не более: 25 Вт
• Коэффициент усиления транзистора по току (hfe): от 15 до 30
• Граничная частота коэффициента передачи тока: 15 МГц
• Корпус: TO-220

Классификация по hFE

Транзисторы серии 2SC3183 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3183-K имеет коэффициент усиления в диапазоне от 10 до 20, 2SC3183-L — в диапазоне от 15 до 30, 2SC3183-M — в диапазоне от 20 до 40.

Маркировка

Обозначение на корпусе транзистора 2SC3183-L часто наносится без первой цифры и буквы, т.е. маркируется как «C3183-L«.

Аналоги

Транзистор 2SC3183-L можно заменить на 2SC3149, 2SC3149L, 2SC3150, 2SC3150-L, 2SC3184, 2SC3184-L, 2SC3751, 2SC3751-L, 2SC3752, 2SC3752-L, 2SC3866, 2SC5353, FJPF5027, FJPF5027-R, KSC5026, KSC5026-R, KSC5027, KSC5027-R, KSC5027F, KSC5027F-R, MJE8503
