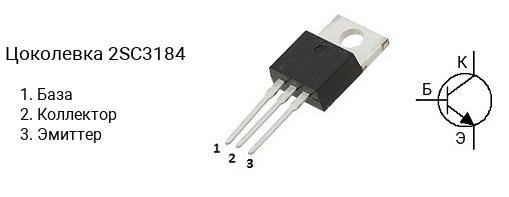

Цоколевка транзистора 2SC3184

|

Характеристики транзистора 2SC3184

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 800 В
• Напряжение коллектор-база, не более: 900 В
• Напряжение эмиттер-база, не более: 7 V
• Ток коллектора, не более: 0.5 А
• Рассеиваемая мощность коллектора, не более: 30 Вт
• Коэффициент усиления транзистора по току (hfe): от 10 до 40
• Граничная частота коэффициента передачи тока: 15 МГц
• Корпус: TO-220

Классификация по hFE

Транзисторы серии 2SC3184 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3184-K имеет коэффициент усиления в диапазоне от 10 до 20, 2SC3184-L — в диапазоне от 15 до 30, 2SC3184-M — в диапазоне от 20 до 40.

Маркировка

Обозначение на корпусе транзистора 2SC3184 часто наносится без первой цифры и буквы, т.е. маркируется как «C3184«.

Аналоги

Транзистор 2SC3184 можно заменить на 2SC3149, 2SC3150, 2SC3751, 2SC3752, 2SC3866, FJPF5027, KSC5026, KSC5027, KSC5027F, MJE8503
