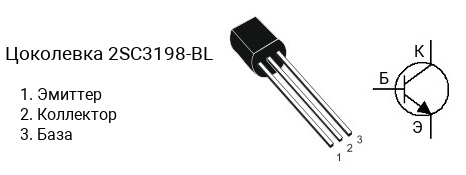

Цоколевка транзистора 2SC3198-BL

|

Характеристики транзистора 2SC3198-BL

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.15 А
• Рассеиваемая мощность коллектора, не более: 0.4 Вт
• Коэффициент усиления транзистора по току (hfe): от 300 до 700
• Граничная частота коэффициента передачи тока: 80 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC3198 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3198-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC3198-Y — в диапазоне от 120 до 240, 2SC3198-GR — в диапазоне от 200 до 400, 2SC3198-BL — в диапазоне от 300 до 700.

Маркировка

Обозначение на корпусе транзистора 2SC3198-BL часто наносится без первой цифры и буквы, т.е. маркируется как «C3198-BL«.

Аналоги

Транзистор 2SC3198-BL можно заменить на 2SC1815, 2SC3331, 2SD789, C1815, C945, KSC1815, KSC945C, KTC1006, KTC3198, KTC3198BL
