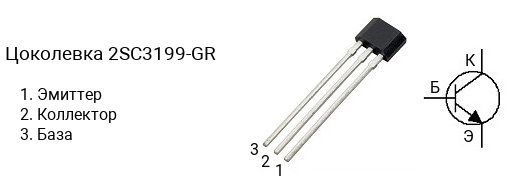

Цоколевка транзистора 2SC3199-GR

|

Характеристики транзистора 2SC3199-GR

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 50 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.15 А
• Рассеиваемая мощность коллектора, не более: 0.2 Вт
• Коэффициент усиления транзистора по току (hfe): от 200 до 400
• Граничная частота коэффициента передачи тока: 80 МГц
• Корпус: TO-92S

Классификация по hFE

Транзисторы серии 2SC3199 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3199-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC3199-Y — в диапазоне от 120 до 240, 2SC3199-GR — в диапазоне от 200 до 400, 2SC3199-BL — в диапазоне от 300 до 700.

Маркировка

Обозначение на корпусе транзистора 2SC3199-GR часто наносится без первой цифры и буквы, т.е. маркируется как «C3199-GR«.

Комплементарная пара

Комплементарной парой для 2SC3199-GR является транзистор 2SA1267-GR c p-n-p структурой.

Аналоги

Транзистор 2SC3199-GR можно заменить на 2SC2458, 2SC2458-GR, 2SC3330, 2SC3330-T
