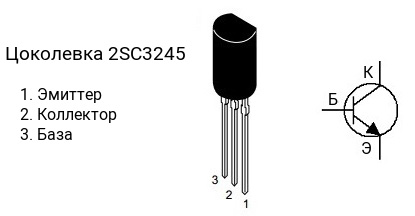

Цоколевка транзистора 2SC3245

|

Характеристики транзистора 2SC3245

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 120 В
• Напряжение коллектор-база, не более: 120 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.9 Вт
• Коэффициент усиления транзистора по току (hfe): от 150 до 800
• Граничная частота коэффициента передачи тока: 200 МГц
• Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC3245 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3245-E имеет коэффициент усиления в диапазоне от 150 до 300, 2SC3245-F — в диапазоне от 250 до 500, 2SC3245-G — в диапазоне от 400 до 800.

Маркировка

Обозначение на корпусе транзистора 2SC3245 часто наносится без первой цифры и буквы, т.е. маркируется как «C3245«.

Комплементарная пара

Комплементарной парой для 2SC3245 является транзистор 2SA1285 c p-n-p структурой.

Аналоги

Транзистор 2SC3245 можно заменить на 2SC3245A
