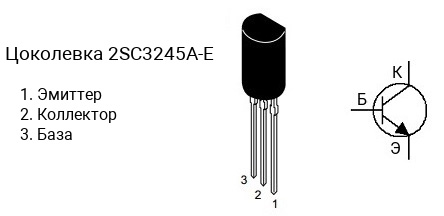

Цоколевка транзистора 2SC3245A-E

|

Характеристики транзистора 2SC3245A-E

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 150 В
• Напряжение коллектор-база, не более: 150 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.9 Вт
• Коэффициент усиления транзистора по току (hfe): от 150 до 300
• Граничная частота коэффициента передачи тока: 200 МГц
• Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC3245A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3245A-E имеет коэффициент усиления в диапазоне от 150 до 300, 2SC3245A-F — в диапазоне от 250 до 500.

Маркировка

Обозначение на корпусе транзистора 2SC3245A-E часто наносится без первой цифры и буквы, т.е. маркируется как «C3245A-E«.

Комплементарная пара

Комплементарной парой для 2SC3245A-E является транзистор 2SA1285A-E c p-n-p структурой.

Аналоги

Транзистор 2SC3245A-E можно заменить на 2SC2230, 2SC2230A, 2SC2383, 2SC3228, 2SC3332, 2SC3467, 2SC3468, 2SC3478, 2SC3478A, HSD1609S, KSC2383, KTC3228
