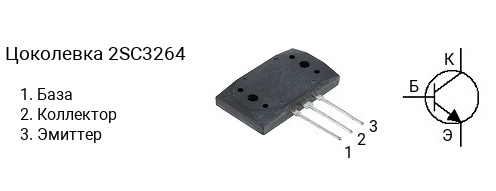

Цоколевка транзистора 2SC3264

|

Характеристики транзистора 2SC3264

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 230 В
• Напряжение коллектор-база, не более: 230 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 17 А
• Рассеиваемая мощность коллектора, не более: 200 Вт
• Коэффициент усиления транзистора по току (hfe): от 50 до 140
• Граничная частота коэффициента передачи тока: 60 МГц
• Корпус: MT-200

Классификация по hFE

Транзисторы серии 2SC3264 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3264-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SC3264-Y — в диапазоне от 70 до 140.

Маркировка

Обозначение на корпусе транзистора 2SC3264 часто наносится без первой цифры и буквы, т.е. маркируется как «C3264«.

Комплементарная пара

Комплементарной парой для 2SC3264 является транзистор 2SA1295 c p-n-p структурой.
