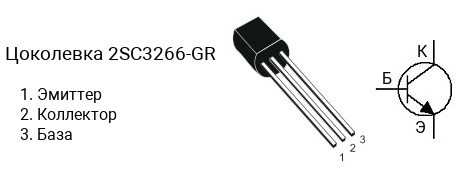

Цоколевка транзистора 2SC3266-GR

|

Характеристики транзистора 2SC3266-GR

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 20 В
• Напряжение коллектор-база, не более: 20 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 2 А
• Рассеиваемая мощность коллектора, не более: 0.75 Вт
• Коэффициент усиления транзистора по току (hfe): от 200 до 400
• Граничная частота коэффициента передачи тока: 120 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC3266 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3266-Y имеет коэффициент усиления в диапазоне от 120 до 240, 2SC3266-GR — в диапазоне от 200 до 400, 2SC3266-BL — в диапазоне от 350 до 700.

Маркировка

Обозначение на корпусе транзистора 2SC3266-GR часто наносится без первой цифры и буквы, т.е. маркируется как «C3266-GR«.

Комплементарная пара

Комплементарной парой для 2SC3266-GR является транзистор 2SA1296-GR c p-n-p структурой.

Аналоги

Транзистор 2SC3266-GR можно заменить на 2SC2500, 2SC2500-A, 2SC2500-B, 2SC2500-C, 2SC2500-D, 2SC3242A, 2SC4408, 2SC4604, 2SC6043, 2SD1207, 2SD1207-T, 2SD1347, 2SD1347T, KSC2500, KSC2500-A, KSC2500-B, KSC2500-C, KSC2500-D, KSC5019, KTC3266, KTC3266-GR, KTD1146, KTD1146Y
