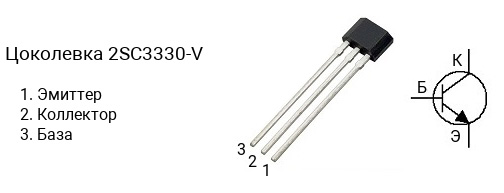

Цоколевка транзистора 2SC3330-V

|

Характеристики транзистора 2SC3330-V

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 0.2 А
• Рассеиваемая мощность коллектора, не более: 0.3 Вт
• Коэффициент усиления транзистора по току (hfe): от 400 до 800
• Граничная частота коэффициента передачи тока: 200 МГц
• Корпус: TO-92S

Классификация по hFE

Транзисторы серии 2SC3330 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3330-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SC3330-S — в диапазоне от 140 до 280, 2SC3330-T — в диапазоне от 200 до 400, 2SC3330-U — в диапазоне от 280 до 560, 2SC3330-V — в диапазоне от 400 до 800.

Маркировка

Обозначение на корпусе транзистора 2SC3330-V часто наносится без первой цифры и буквы, т.е. маркируется как «C3330-V«.
