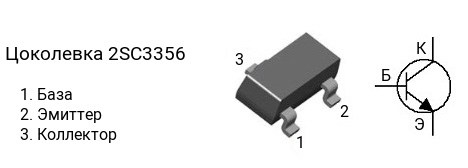

Цоколевка транзистора 2SC3356

|

Характеристики транзистора 2SC3356

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 12 В
• Напряжение коллектор-база, не более: 20 В
• Напряжение эмиттер-база, не более: 3 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.2 Вт
• Коэффициент усиления транзистора по току (hfe): от 50 до 250
• Граничная частота коэффициента передачи тока: 6000 МГц
• Корпус: SOT-23

Классификация по hFE

Транзисторы серии 2SC3356 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3356-Q имеет коэффициент усиления в диапазоне от 50 до 100, 2SC3356-R — в диапазоне от 80 до 160, 2SC3356-S — в диапазоне от 125 до 250.

Аналоги

Транзистор 2SC3356 можно заменить на FMMT459, FMMT625, FMMTA05, FMMTA06, FMMTA42, KST05, KST06, KST42, KST43, MMBTA42, PMBTA42, PMBTA45
