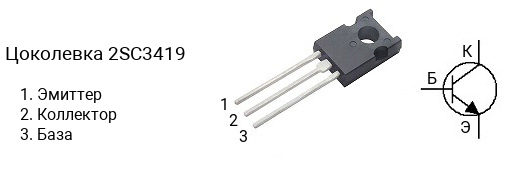

Цоколевка транзистора 2SC3419
|
Характеристики транзистора 2SC3419
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 40 В
- Напряжение коллектор-база, не более: 40 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 0.8 А
- Рассеиваемая мощность коллектора, не более: 5 Вт
- Коэффициент усиления транзистора по току (hfe): от 70 до 240
- Граничная частота коэффициента передачи тока: 100 МГц
- Корпус: TO-126F
Классификация по hFE
Транзисторы серии 2SC3419 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3419-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC3419-Y — в диапазоне от 120 до 240.
Маркировка
Обозначение на корпусе транзистора 2SC3419 часто наносится без первой цифры и буквы, т.е. маркируется как «C3419«.
Комплементарная пара
Комплементарной парой для 2SC3419 является транзистор 2SA1356 c p-n-p структурой.
