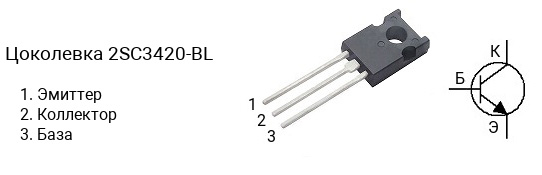

Цоколевка транзистора 2SC3420-BL

|

Характеристики транзистора 2SC3420-BL

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 20 В
• Напряжение коллектор-база, не более: 50 В
• Напряжение эмиттер-база, не более: 8 V
• Ток коллектора, не более: 5 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (hfe): от 300 до 600
• Граничная частота коэффициента передачи тока: 100 МГц
• Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SC3420 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3420-Y имеет коэффициент усиления в диапазоне от 140 до 240, 2SC3420-BL — в диапазоне от 300 до 600, 2SC3420-GL — в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SC3420-BL часто наносится без первой цифры и буквы, т.е. маркируется как «C3420-BL«.
