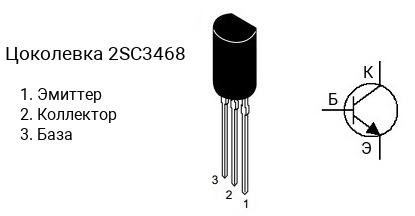

Цоколевка транзистора 2SC3468

|

Характеристики транзистора 2SC3468

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 300 В
• Напряжение коллектор-база, не более: 300 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.9 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 320
• Граничная частота коэффициента передачи тока: 50 МГц
• Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC3468 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3468-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SC3468-D — в диапазоне от 60 до 120, 2SC3468-E — в диапазоне от 100 до 200, 2SC3468-F — в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC3468 часто наносится без первой цифры и буквы, т.е. маркируется как «C3468«.

Комплементарная пара

Комплементарной парой для 2SC3468 является транзистор 2SA1371 c p-n-p структурой.
