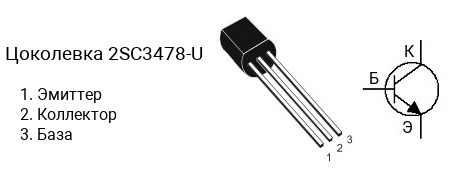

Цоколевка транзистора 2SC3478-U
|
Характеристики транзистора 2SC3478-U
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 180 В
- Напряжение коллектор-база, не более: 200 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 0.1 А
- Рассеиваемая мощность коллектора, не более: 0.75 Вт
- Коэффициент усиления транзистора по току (hfe): от 300 до 600
- Граничная частота коэффициента передачи тока: 120 МГц
- Корпус: TO-92
Классификация по hFE
Транзисторы серии 2SC3478 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3478-L имеет коэффициент усиления в диапазоне от 135 до 270, 2SC3478-K — в диапазоне от 200 до 400, 2SC3478-U — в диапазоне от 300 до 600.
Маркировка
Обозначение на корпусе транзистора 2SC3478-U часто наносится без первой цифры и буквы, т.е. маркируется как «C3478-U«.
Комплементарная пара
Комплементарной парой для 2SC3478-U является транзистор 2SA1376-U c p-n-p структурой.
