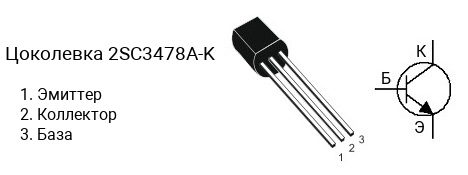

Цоколевка транзистора 2SC3478A-K

|

Характеристики транзистора 2SC3478A-K

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 200 В
• Напряжение коллектор-база, не более: 200 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.75 Вт
• Коэффициент усиления транзистора по току (hfe): от 200 до 400
• Граничная частота коэффициента передачи тока: 120 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC3478A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3478A-L имеет коэффициент усиления в диапазоне от 135 до 270, 2SC3478A-K — в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SC3478A-K часто наносится без первой цифры и буквы, т.е. маркируется как «C3478A-K«.

Комплементарная пара

Комплементарной парой для 2SC3478A-K является транзистор 2SA1376A-K c p-n-p структурой.
