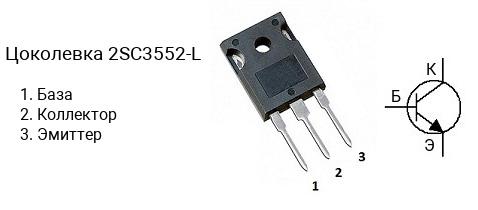

Цоколевка транзистора 2SC3552-L
|
Характеристики транзистора 2SC3552-L
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 800 В
- Напряжение коллектор-база, не более: 1100 В
- Напряжение эмиттер-база, не более: 7 V
- Ток коллектора, не более: 12 А
- Рассеиваемая мощность коллектора, не более: 150 Вт
- Коэффициент усиления транзистора по току (hfe): от 15 до 30
- Граничная частота коэффициента передачи тока: 15 МГц
- Корпус: TO-3P
Классификация по hFE
Транзисторы серии 2SC3552 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3552-K имеет коэффициент усиления в диапазоне от 10 до 20, 2SC3552-L — в диапазоне от 15 до 30, 2SC3552-M — в диапазоне от 20 до 40.
Маркировка
Обозначение на корпусе транзистора 2SC3552-L часто наносится без первой цифры и буквы, т.е. маркируется как «C3552-L«.
Аналоги
Транзистор 2SC3552-L можно заменить на KSC3552, KSC3552-R
