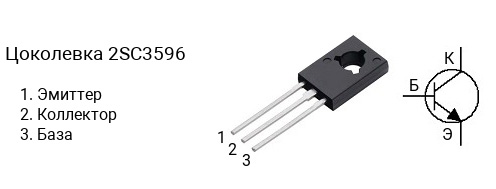

Цоколевка транзистора 2SC3596

|

Характеристики транзистора 2SC3596

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 80 В
• Напряжение эмиттер-база, не более: 4 V
• Ток коллектора, не более: 0.3 А
• Рассеиваемая мощность коллектора, не более: 8 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 320
• Граничная частота коэффициента передачи тока: 700 МГц
• Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SC3596 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3596-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SC3596-D — в диапазоне от 60 до 120, 2SC3596-E — в диапазоне от 100 до 200, 2SC3596-F — в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC3596 часто наносится без первой цифры и буквы, т.е. маркируется как «C3596«.

Комплементарная пара

Комплементарной парой для 2SC3596 является транзистор 2SA1402 c p-n-p структурой.

Аналоги

Транзистор 2SC3596 можно заменить на 2SC2899, 2SC3597, 2SC3599, 2SD414, 2SD415, BD127, BD128, BD129, BD169, BD237, BD237G, BD379, MJE225, MJE242, MJE244, MJE722
