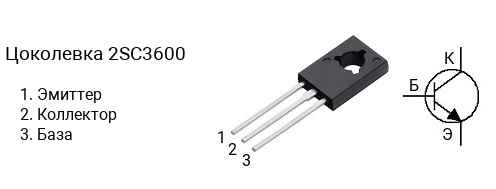

Цоколевка транзистора 2SC3600

|

Характеристики транзистора 2SC3600

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 200 В
• Напряжение коллектор-база, не более: 200 В
• Напряжение эмиттер-база, не более: 4 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 7 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 320
• Граничная частота коэффициента передачи тока: 400 МГц
• Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SC3600 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3600-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SC3600-D — в диапазоне от 60 до 120, 2SC3600-E — в диапазоне от 100 до 200, 2SC3600-F — в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC3600 часто наносится без первой цифры и буквы, т.е. маркируется как «C3600«.

Комплементарная пара

Комплементарной парой для 2SC3600 является транзистор 2SA1406 c p-n-p структурой.

Аналоги

Транзистор 2SC3600 можно заменить на 2SC2258, 2SC2899, 2SC3416, 2SC3417, 2SC3502, 2SC3503, 2SC3601, BD127, BD128, BD129, KSC2258, KSC2258A, KSC3502, KSC3503
