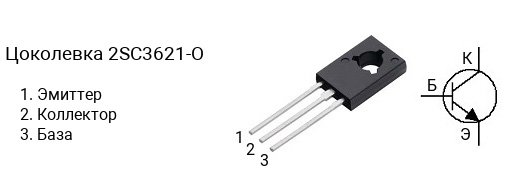

Цоколевка транзистора 2SC3621-O
|
Характеристики транзистора 2SC3621-O
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 150 В
- Напряжение коллектор-база, не более: 150 В
- Напряжение эмиттер-база, не более: 6 V
- Ток коллектора, не более: 1.5 А
- Рассеиваемая мощность коллектора, не более: 10 Вт
- Коэффициент усиления транзистора по току (hfe): от 100 до 200
- Граничная частота коэффициента передачи тока: 100 МГц
- Корпус: TO-126
Классификация по hFE
Транзисторы серии 2SC3621 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3621-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SC3621-O — в диапазоне от 100 до 200.
Маркировка
Обозначение на корпусе транзистора 2SC3621-O часто наносится без первой цифры и буквы, т.е. маркируется как «C3621-O«.
Комплементарная пара
Комплементарной парой для 2SC3621-O является транзистор 2SA1408-O c p-n-p структурой.
Аналоги
Транзистор 2SC3621-O можно заменить на 2SC2481, 2SC2481-O, 2SC3117, 2SC3117-R, 2SD669A, 2SD669A-C, KTC2800
