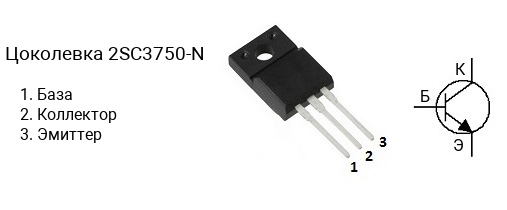

Цоколевка транзистора 2SC3750-N

|

Характеристики транзистора 2SC3750-N

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 500 В
• Напряжение коллектор-база, не более: 800 В
• Напряжение эмиттер-база, не более: 7 V
• Ток коллектора, не более: 5 А
• Рассеиваемая мощность коллектора, не более: 30 Вт
• Коэффициент усиления транзистора по току (hfe): от 30 до 50
• Граничная частота коэффициента передачи тока: 18 МГц
• Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SC3750 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3750-L имеет коэффициент усиления в диапазоне от 15 до 30, 2SC3750-M — в диапазоне от 20 до 40, 2SC3750-N — в диапазоне от 30 до 50.

Маркировка

Обозначение на корпусе транзистора 2SC3750-N часто наносится без первой цифры и буквы, т.е. маркируется как «C3750-N«.

Аналоги

Транзистор 2SC3750-N можно заменить на 2SC3795, 2SC3795A, KSC5021, KSC5021-Y, KSC5021F, KSC5021F-Y, MJE8502, MJE8503
