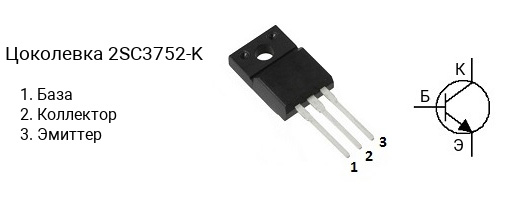

Цоколевка транзистора 2SC3752-K

|

Характеристики транзистора 2SC3752-K

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 800 В
• Напряжение коллектор-база, не более: 1100 В
• Напряжение эмиттер-база, не более: 7 V
• Ток коллектора, не более: 3 А
• Рассеиваемая мощность коллектора, не более: 30 Вт
• Коэффициент усиления транзистора по току (hfe): от 10 до 20
• Граничная частота коэффициента передачи тока: 15 МГц
• Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SC3752 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3752-K имеет коэффициент усиления в диапазоне от 10 до 20, 2SC3752-L — в диапазоне от 15 до 30, 2SC3752-M — в диапазоне от 20 до 40.

Маркировка

Обозначение на корпусе транзистора 2SC3752-K часто наносится без первой цифры и буквы, т.е. маркируется как «C3752-K«.

Аналоги

Транзистор 2SC3752-K можно заменить на FJPF5027, FJPF5027-N, KSC5027, KSC5027-N, KSC5027F, KSC5027F-N, MJE8503
