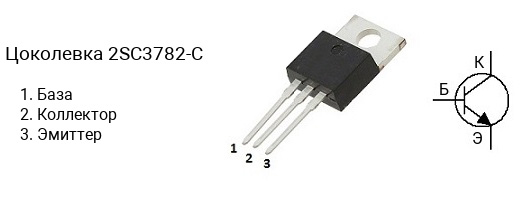

Цоколевка транзистора 2SC3782-C

|

Характеристики транзистора 2SC3782-C

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 200 В
• Напряжение коллектор-база, не более: 200 В
• Напряжение эмиттер-база, не более: 4 V
• Ток коллектора, не более: 0.2 А
• Рассеиваемая мощность коллектора, не более: 15 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 80
• Граничная частота коэффициента передачи тока: 400 МГц
• Корпус: TO-220

Классификация по hFE

Транзисторы серии 2SC3782 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3782-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SC3782-D — в диапазоне от 60 до 120, 2SC3782-E — в диапазоне от 100 до 200, 2SC3782-F — в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC3782-C часто наносится без первой цифры и буквы, т.е. маркируется как «C3782-C«.

Комплементарная пара

Комплементарной парой для 2SC3782-C является транзистор 2SA1476-C c p-n-p структурой.

Аналоги

Транзистор 2SC3782-C можно заменить на 2SC1507, 2SC1507-M, 2SC2333, 2SC2333K, 2SC2335, 2SC2335-K, 2SC2335K, 2SC2898, 2SC3055, 2SC3310, 2SC3794, 2SC3794A, 2SC3795, 2SC3795A, 2SC3866, 2SC3868, 2SC3946, 2SC4242, 2SC5241, 2SC5353, 2SD1263, 2SD1263-R, 2SD1263A, 2SD1263A-R, 2SD610, 2SD610-S, 2SD772A, 2SD772B, 2SD792A, 2SD792B, BUX84, BUX85, KSC1507, KSC1507-R, KSC2333, KSC2333-Y, KSC2335, KSC2335-Y, MJE13070, MJE13071, MJE16002, MJE16004, MJE2360T, MJE8502, MJE8503, MJF47, MJF47G, NTE198, TIP47, TIP47G, TIP48, TIP48G, TIP49, TIP49G, TIP50, TIP50G
