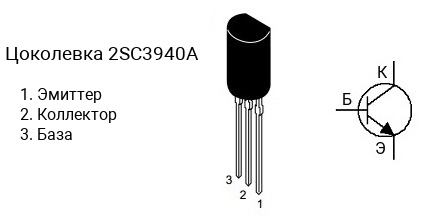

Цоколевка транзистора 2SC3940A

|

Характеристики транзистора 2SC3940A

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 1 А
• Рассеиваемая мощность коллектора, не более: 1 Вт
• Коэффициент усиления транзистора по току (hfe): от 85 до 340
• Граничная частота коэффициента передачи тока: 200 МГц
• Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC3940A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3940A-Q имеет коэффициент усиления в диапазоне от 85 до 170, 2SC3940A-R — в диапазоне от 120 до 240, 2SC3940A-S — в диапазоне от 170 до 340.

Маркировка

Обозначение на корпусе транзистора 2SC3940A часто наносится без первой цифры и буквы, т.е. маркируется как «C3940A«.

Комплементарная пара

Комплементарной парой для 2SC3940A является транзистор 2SA1534A c p-n-p структурой.

Аналоги

Транзистор 2SC3940A можно заменить на 2SC1384
