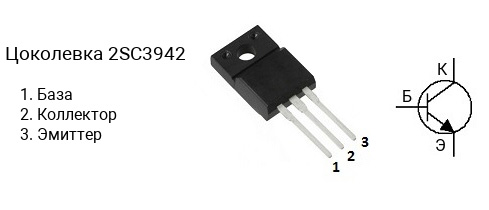

Цоколевка транзистора 2SC3942

|

Характеристики транзистора 2SC3942

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 300 В
• Напряжение коллектор-база, не более: 300 В
• Напряжение эмиттер-база, не более: 7 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (hfe): от 50 до 250
• Граничная частота коэффициента передачи тока: 140 МГц
• Корпус: TO-220F

Маркировка

Обозначение на корпусе транзистора 2SC3942 часто наносится без первой цифры и буквы, т.е. маркируется как «C3942«.

Аналоги

Транзистор 2SC3942 можно заменить на 2SC2898, 2SC3310, 2SC3794, 2SC3794A, 2SC3795, 2SC3795A, 2SC3866, 2SC3868, 2SC3946, 2SC4242, 2SC5241, 2SC5353, 2SD1263A, BUX84, BUX85, MJE13070, MJE13071, MJE16002, MJE16004, MJE2361T, MJE8502, MJE8503
