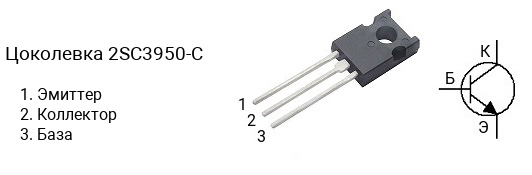

Цоколевка транзистора 2SC3950-C
|
Характеристики транзистора 2SC3950-C
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 20 В
- Напряжение коллектор-база, не более: 30 В
- Напряжение эмиттер-база, не более: 3 V
- Ток коллектора, не более: 0.5 А
- Рассеиваемая мощность коллектора, не более: 5 Вт
- Коэффициент усиления транзистора по току (hfe): от 40 до 80
- Граничная частота коэффициента передачи тока: 2000 МГц
- Корпус: TO-126F
Классификация по hFE
Транзисторы серии 2SC3950 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3950-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SC3950-D — в диапазоне от 60 до 120, 2SC3950-E — в диапазоне от 100 до 200.
Маркировка
Обозначение на корпусе транзистора 2SC3950-C часто наносится без первой цифры и буквы, т.е. маркируется как «C3950-C«.
Аналоги
Транзистор 2SC3950-C можно заменить на 2SC3952, 2SC3952-C
