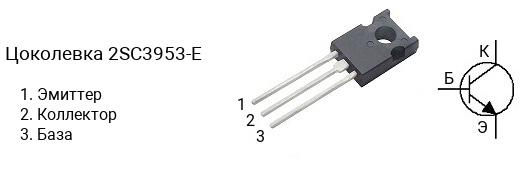

Цоколевка транзистора 2SC3953-E

|

Характеристики транзистора 2SC3953-E

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 120 В
• Напряжение коллектор-база, не более: 120 В
• Напряжение эмиттер-база, не более: 3 V
• Ток коллектора, не более: 0.2 А
• Рассеиваемая мощность коллектора, не более: 8 Вт
• Коэффициент усиления транзистора по току (hfe): от 100 до 200
• Граничная частота коэффициента передачи тока: 400 МГц
• Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SC3953 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3953-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SC3953-D — в диапазоне от 60 до 120, 2SC3953-E — в диапазоне от 100 до 200, 2SC3953-F — в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC3953-E часто наносится без первой цифры и буквы, т.е. маркируется как «C3953-E«.

Комплементарная пара

Комплементарной парой для 2SC3953-E является транзистор 2SA1538-E c p-n-p структурой.

Аналоги

Транзистор 2SC3953-E можно заменить на 2SC3421, 2SC3902, 2SC3902-R, 2SC3954, 2SC3954-E, 2SC3956, 2SC3956-E
