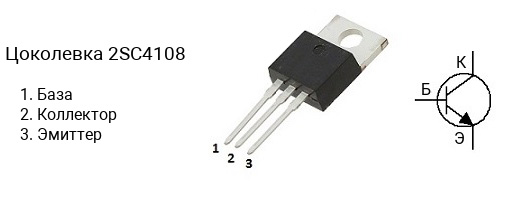

Цоколевка транзистора 2SC4108

|

Характеристики транзистора 2SC4108

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 400 В
• Напряжение коллектор-база, не более: 500 В
• Напряжение эмиттер-база, не более: 7 V
• Ток коллектора, не более: 12 А
• Рассеиваемая мощность коллектора, не более: 100 Вт
• Коэффициент усиления транзистора по току (hfe): от 15 до 50
• Граничная частота коэффициента передачи тока: 20 МГц
• Корпус: TO-220

Классификация по hFE

Транзисторы серии 2SC4108 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC4108-L имеет коэффициент усиления в диапазоне от 15 до 30, 2SC4108-M — в диапазоне от 20 до 40, 2SC4108-N — в диапазоне от 30 до 50.

Маркировка

Обозначение на корпусе транзистора 2SC4108 часто наносится без первой цифры и буквы, т.е. маркируется как «C4108«.

Аналоги

Транзистор 2SC4108 можно заменить на 2SC4163, 2SC4164
