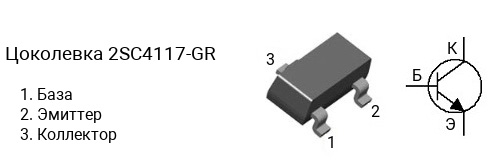

Цоколевка транзистора 2SC4117-GR
|
Характеристики транзистора 2SC4117-GR
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 120 В
- Напряжение коллектор-база, не более: 120 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 0.1 А
- Рассеиваемая мощность коллектора, не более: 0.1 Вт
- Коэффициент усиления транзистора по току (hfe): от 200 до 400
- Граничная частота коэффициента передачи тока: 100 МГц
- Корпус: SOT-323
Классификация по hFE
Транзисторы серии 2SC4117 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC4117-GR имеет коэффициент усиления в диапазоне от 200 до 400, 2SC4117-BL — в диапазоне от 350 до 700.
Маркировка
Обозначение на корпусе транзистора 2SC4117-GR часто наносится без первой цифры и буквы, т.е. маркируется как «C4117-GR«.
Комплементарная пара
Комплементарной парой для 2SC4117-GR является транзистор 2SA1587-GR c p-n-p структурой.
