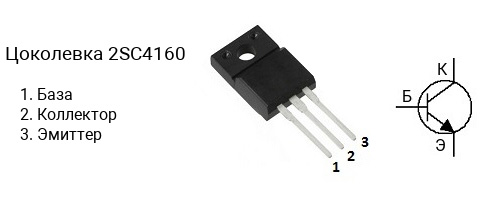

Цоколевка транзистора 2SC4160
|
Характеристики транзистора 2SC4160
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 400 В
- Напряжение коллектор-база, не более: 500 В
- Напряжение эмиттер-база, не более: 7 V
- Ток коллектора, не более: 4 А
- Рассеиваемая мощность коллектора, не более: 25 Вт
- Коэффициент усиления транзистора по току (hfe): от 15 до 50
- Граничная частота коэффициента передачи тока: 20 МГц
- Корпус: TO-220F
Классификация по hFE
Транзисторы серии 2SC4160 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC4160-L имеет коэффициент усиления в диапазоне от 15 до 30, 2SC4160-M — в диапазоне от 20 до 40, 2SC4160-N — в диапазоне от 30 до 50.
Маркировка
Обозначение на корпусе транзистора 2SC4160 часто наносится без первой цифры и буквы, т.е. маркируется как «C4160«.
Аналоги
Транзистор 2SC4160 можно заменить на 2SC2898, 2SC3038, 2SC3039, 2SC3310, 2SC3750, 2SC3795, 2SC3795A, 2SC4105, 2SC4106, 2SC4107, 2SC4108, 2SC4161, 2SC4162, 2SC4163, 2SC4164, 2SC5241, FJP13007, KSC5021, KSC5021F, KSE13005, KSE13007, KSE13007F, MJE13007, MJE13007A, MJE13007G, MJE13070, MJE13071, MJE16002, MJE16004, MJE8502, MJE8503, STD13007F
