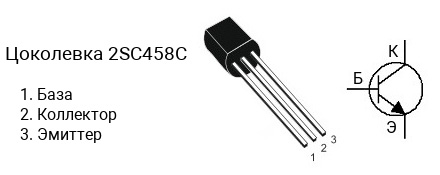

Цоколевка транзистора 2SC458C

|

Характеристики транзистора 2SC458C

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 30 В
• Напряжение коллектор-база, не более: 30 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.2 Вт
• Коэффициент усиления транзистора по току (hfe): от 160 до 320
• Граничная частота коэффициента передачи тока: 230 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC458 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC458B имеет коэффициент усиления в диапазоне от 100 до 200, 2SC458C — в диапазоне от 160 до 320, 2SC458D — в диапазоне от 250 до 500, 2SC458-B — в диапазоне от 100 до 200, 2SC458-C — в диапазоне от 160 до 320, 2SC458-D — в диапазоне от 250 до 500.

Маркировка

Обозначение на корпусе транзистора 2SC458C часто наносится без первой цифры и буквы, т.е. маркируется как «C458C«.

Комплементарная пара

Комплементарной парой для 2SC458C является транзистор 2SA1029C c p-n-p структурой.

Аналоги

Транзистор 2SC458C можно заменить на 2SC2308, 2SC2308C
