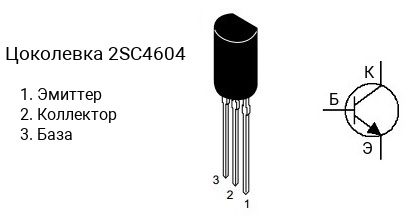

Цоколевка транзистора 2SC4604

|

Характеристики транзистора 2SC4604

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 80 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 3 А
• Рассеиваемая мощность коллектора, не более: 0.9 Вт
• Коэффициент усиления транзистора по току (hfe): от 125 до 400
• Граничная частота коэффициента передачи тока: 100 МГц
• Корпус: TO-92MOD

Маркировка

Обозначение на корпусе транзистора 2SC4604 часто наносится без первой цифры и буквы, т.е. маркируется как «C4604«.

Комплементарная пара

Комплементарной парой для 2SC4604 является транзистор 2SA1761 c p-n-p структурой.
