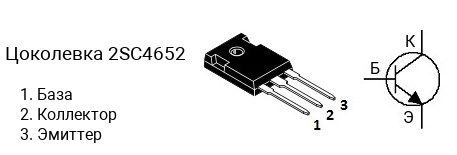

Цоколевка транзистора 2SC4652

|

Характеристики транзистора 2SC4652

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 120 В
• Напряжение коллектор-база, не более: 120 В
• Напряжение эмиттер-база, не более: 8 V
• Ток коллектора, не более: 8 А
• Рассеиваемая мощность коллектора, не более: 80 Вт
• Коэффициент усиления транзистора по току (hfe): от 60 до 320
• Корпус: TO-247

Классификация по hFE

Транзисторы серии 2SC4652 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC4652-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SC4652-E — в диапазоне от 100 до 200, 2SC4652-F — в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC4652 часто наносится без первой цифры и буквы, т.е. маркируется как «C4652«.

Комплементарная пара

Комплементарной парой для 2SC4652 является транзистор 2SA1788 c p-n-p структурой.

Аналоги

Транзистор 2SC4652 можно заменить на 2SC4278
