Транзистор 2SC4883

Цоколевка транзистора 2SC4883

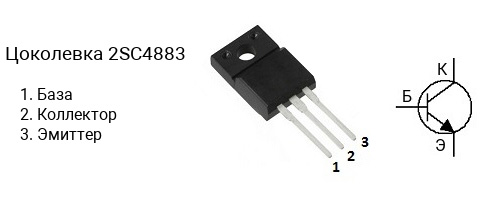

|Цоколевка транзистора 2SC4883 (маркируется как C4883)

Характеристики транзистора 2SC4883

  • Структура — n-p-n
  • Напряжение коллектор-эмиттер, не более: 150 В
  • Напряжение коллектор-база, не более: 150 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 2 А
  • Рассеиваемая мощность коллектора, не более: 20 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 240
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-220F

Маркировка

Обозначение на корпусе транзистора 2SC4883 часто наносится без первой цифры и буквы, т.е. маркируется как «C4883«.

Комплементарная пара

Комплементарной парой для 2SC4883 является транзистор 2SA1859 c p-n-p структурой.

Аналоги

Транзистор 2SC4883 можно заменить на 2SC2898, 2SC3310, 2SC3795, 2SC3795A, 2SC3866, 2SC4242, 2SC4381, 2SC4382, 2SC4883A, 2SC5241, 2SC5353, 2SD1138, 2SD1264, 2SD1264A, 2SD401, 2SD402, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, BUX84, BUX85, MJE13070, MJE13071, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE16002, MJE16004, MJE8502, MJE8503, MJF15030, MJF15030G, TIP41F, TIP42F
