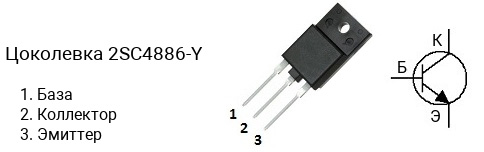

Цоколевка транзистора 2SC4886-Y
|
Характеристики транзистора 2SC4886-Y
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 150 В
- Напряжение коллектор-база, не более: 150 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 14 А
- Рассеиваемая мощность коллектора, не более: 80 Вт
- Коэффициент усиления транзистора по току (hfe): от 90 до 180
- Граничная частота коэффициента передачи тока: 60 МГц
- Корпус: TO-3PF
Классификация по hFE
Транзисторы серии 2SC4886 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC4886-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SC4886-P — в диапазоне от 70 до 140, 2SC4886-Y — в диапазоне от 90 до 180.
Маркировка
Обозначение на корпусе транзистора 2SC4886-Y часто наносится без первой цифры и буквы, т.е. маркируется как «C4886-Y«.
Комплементарная пара
Комплементарной парой для 2SC4886-Y является транзистор 2SA1860-Y c p-n-p структурой.
Аналоги
Транзистор 2SC4886-Y можно заменить на 2SC4388, 2SC4388-Y
