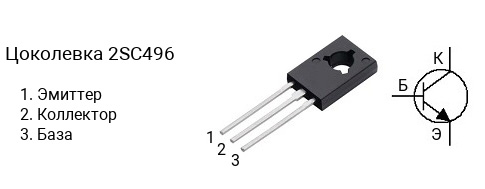

Цоколевка транзистора 2SC496

|

Характеристики транзистора 2SC496

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 70 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 1 А
• Рассеиваемая мощность коллектора, не более: 1 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 240
• Граничная частота коэффициента передачи тока: 100 МГц
• Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SC496 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC496-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SC496-O — в диапазоне от 70 до 140, 2SC496-Y — в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SC496 часто наносится без первой цифры и буквы, т.е. маркируется как «C496«.

Комплементарная пара

Комплементарной парой для 2SC496 является транзистор 2SA505 c p-n-p структурой.

Аналоги

Транзистор 2SC496 можно заменить на BD139, BD139G, BD169, BD179, BD189, BD230, BD237, BD237G, BD377, BD379, BD410, BD787, BD787G, BD789, BD791, MJE225, MJE242, MJE244, MJE722
