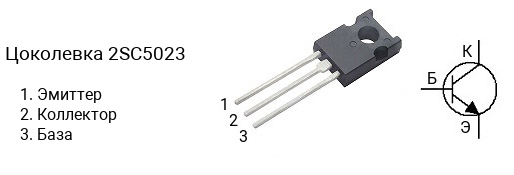

Цоколевка транзистора 2SC5023

|

Характеристики транзистора 2SC5023

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 100 В
• Напряжение коллектор-база, не более: 100 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.2 А
• Рассеиваемая мощность коллектора, не более: 8 Вт
• Коэффициент усиления транзистора по току (hfe): от 60 до 200
• Граничная частота коэффициента передачи тока: 1000 МГц
• Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SC5023 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC5023B имеет коэффициент усиления в диапазоне от 60 до 120, 2SC5023C — в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SC5023 часто наносится без первой цифры и буквы, т.е. маркируется как «C5023«.

Аналоги

Транзистор 2SC5023 можно заменить на 2SC3953, 2SC3954, 2SC3956
