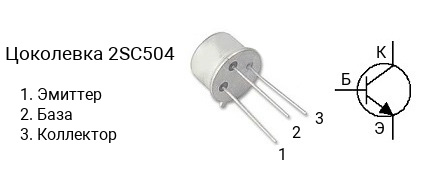

Цоколевка транзистора 2SC504

|

Характеристики транзистора 2SC504

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 80 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.6 А
• Рассеиваемая мощность коллектора, не более: 6 Вт
• Коэффициент усиления транзистора по току (hfe): от 30 до 300
• Граничная частота коэффициента передачи тока: 80 МГц
• Корпус: TO-39

Классификация по hFE

Транзисторы серии 2SC504 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC504-R имеет коэффициент усиления в диапазоне от 30 до 90, 2SC504-O — в диапазоне от 50 до 150, 2SC504-GR — в диапазоне от 100 до 300.

Маркировка

Обозначение на корпусе транзистора 2SC504 часто наносится без первой цифры и буквы, т.е. маркируется как «C504«.

Комплементарная пара

Комплементарной парой для 2SC504 является транзистор 2SA504 c p-n-p структурой.

Аналоги

Транзистор 2SC504 можно заменить на 2SC503
