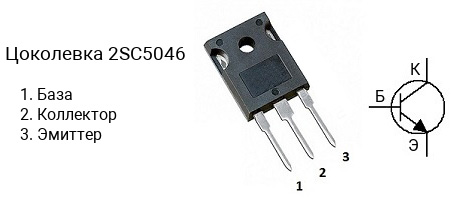

Цоколевка транзистора 2SC5046

|

Характеристики транзистора 2SC5046

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 800 В
• Напряжение коллектор-база, не более: 1600 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 15 А
• Рассеиваемая мощность коллектора, не более: 180 Вт
• Коэффициент усиления транзистора по току (hfe): от 4 до 7
• Корпус: TO-3P

Маркировка

Обозначение на корпусе транзистора 2SC5046 часто наносится без первой цифры и буквы, т.е. маркируется как «C5046«.

Аналоги

Транзистор 2SC5046 можно заменить на 2SC5047
