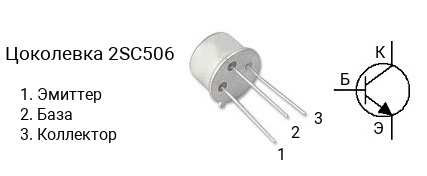

Цоколевка транзистора 2SC506

|

Характеристики транзистора 2SC506

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 200 В
• Напряжение коллектор-база, не более: 200 В
• Напряжение эмиттер-база, не более: 3 V
• Ток коллектора, не более: 0.2 А
• Рассеиваемая мощность коллектора, не более: 0.6 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 140
• Граничная частота коэффициента передачи тока: 60 МГц
• Корпус: TO-39

Классификация по hFE

Транзисторы серии 2SC506 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC506-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SC506-O — в диапазоне от 70 до 140.

Маркировка

Обозначение на корпусе транзистора 2SC506 часто наносится без первой цифры и буквы, т.е. маркируется как «C506«.

Аналоги

Транзистор 2SC506 можно заменить на 2N3439, 2N3440, 2SC505, NTE396
