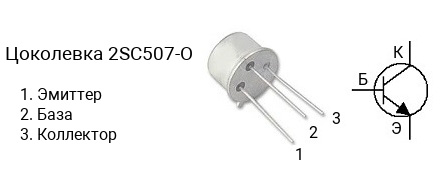

Цоколевка транзистора 2SC507-O

|

Характеристики транзистора 2SC507-O

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 120 В
• Напряжение коллектор-база, не более: 170 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.75 Вт
• Коэффициент усиления транзистора по току (hfe): от 70 до 140
• Граничная частота коэффициента передачи тока: 250 МГц
• Корпус: TO-39

Классификация по hFE

Транзисторы серии 2SC507 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC507-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SC507-O — в диапазоне от 70 до 140, 2SC507-Y — в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SC507-O часто наносится без первой цифры и буквы, т.е. маркируется как «C507-O«.

Аналоги

Транзистор 2SC507-O можно заменить на 2N3439, 2N3440, 2SC505, 2SC505-O, 2SC506, 2SC506-O, BF258, BF259, NTE396
