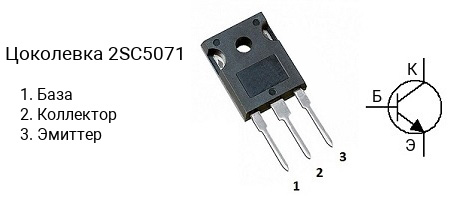

Цоколевка транзистора 2SC5071

|

Характеристики транзистора 2SC5071

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 400 В
• Напряжение коллектор-база, не более: 500 В
• Напряжение эмиттер-база, не более: 10 V
• Ток коллектора, не более: 12 А
• Рассеиваемая мощность коллектора, не более: 100 Вт
• Коэффициент усиления транзистора по току (hfe): от 10 до 30
• Граничная частота коэффициента передачи тока: 10 МГц
• Корпус: TO-3P

Маркировка

Обозначение на корпусе транзистора 2SC5071 часто наносится без первой цифры и буквы, т.е. маркируется как «C5071«.

Аналоги

Транзистор 2SC5071 можно заменить на 2SC3320, 2SC3552, 2SC3833, KSC3552, KSE13009L
