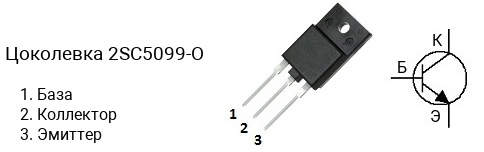

Цоколевка транзистора 2SC5099-O

|

Характеристики транзистора 2SC5099-O

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 80 В
• Напряжение коллектор-база, не более: 120 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 6 А
• Рассеиваемая мощность коллектора, не более: 60 Вт
• Коэффициент усиления транзистора по току (hfe): от 50 до 100
• Граничная частота коэффициента передачи тока: 20 МГц
• Корпус: TO-3PF

Классификация по hFE

Транзисторы серии 2SC5099 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC5099-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SC5099-P — в диапазоне от 70 до 140, 2SC5099-Y — в диапазоне от 90 до 180.

Маркировка

Обозначение на корпусе транзистора 2SC5099-O часто наносится без первой цифры и буквы, т.е. маркируется как «C5099-O«.

Комплементарная пара

Комплементарной парой для 2SC5099-O является транзистор 2SA1907-O c p-n-p структурой.

Аналоги

Транзистор 2SC5099-O можно заменить на 2SC3799, 2SC4388, 2SC4388-O, 2SC4886, 2SC4886-O, 2SC5100, 2SC5100-O, 2SC5101, 2SC5101-O, FJAF4310, FJAF4310R
