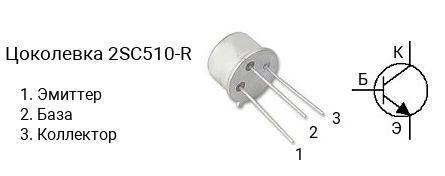

Цоколевка транзистора 2SC510-R
|
Характеристики транзистора 2SC510-R
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 100 В
- Напряжение коллектор-база, не более: 140 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 1.5 А
- Рассеиваемая мощность коллектора, не более: 8 Вт
- Коэффициент усиления транзистора по току (hfe): от 30 до 90
- Граничная частота коэффициента передачи тока: 60 МГц
- Корпус: TO-39
Классификация по hFE
Транзисторы серии 2SC510 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC510-R имеет коэффициент усиления в диапазоне от 30 до 90, 2SC510-O — в диапазоне от 50 до 150.
Маркировка
Обозначение на корпусе транзистора 2SC510-R часто наносится без первой цифры и буквы, т.е. маркируется как «C510-R«.
Комплементарная пара
Комплементарной парой для 2SC510-R является транзистор 2SA510-R c p-n-p структурой.
