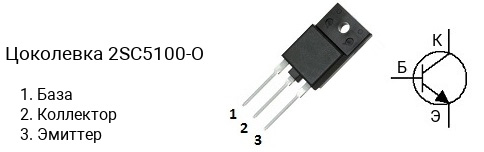

Цоколевка транзистора 2SC5100-O
|
Характеристики транзистора 2SC5100-O
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 120 В
- Напряжение коллектор-база, не более: 160 В
- Напряжение эмиттер-база, не более: 6 V
- Ток коллектора, не более: 8 А
- Рассеиваемая мощность коллектора, не более: 75 Вт
- Коэффициент усиления транзистора по току (hfe): от 50 до 100
- Граничная частота коэффициента передачи тока: 20 МГц
- Корпус: TO-3PF
Классификация по hFE
Транзисторы серии 2SC5100 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC5100-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SC5100-P — в диапазоне от 70 до 140, 2SC5100-Y — в диапазоне от 90 до 180.
Маркировка
Обозначение на корпусе транзистора 2SC5100-O часто наносится без первой цифры и буквы, т.е. маркируется как «C5100-O«.
Комплементарная пара
Комплементарной парой для 2SC5100-O является транзистор 2SA1908-O c p-n-p структурой.
Аналоги
Транзистор 2SC5100-O можно заменить на 2SC4388, 2SC4388-O, 2SC5101, 2SC5101-O, FJAF4310, FJAF4310R
