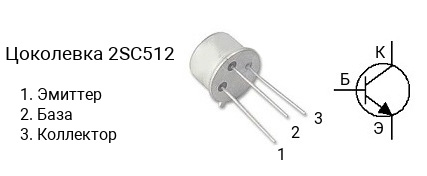

Цоколевка транзистора 2SC512

Характеристики транзистора 2SC512

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 100 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 1.5 А
• Рассеиваемая мощность коллектора, не более: 8 Вт
• Коэффициент усиления транзистора по току (hfe): от 30 до 150
• Граничная частота коэффициента передачи тока: 60 МГц
• Корпус: TO-39

Классификация по hFE

Транзисторы серии 2SC512 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC512-R имеет коэффициент усиления в диапазоне от 30 до 90, 2SC512-O — в диапазоне от 50 до 150.

Маркировка

Обозначение на корпусе транзистора 2SC512 часто наносится без первой цифры и буквы, т.е. маркируется как «C512«.

Комплементарная пара

Комплементарной парой для 2SC512 является транзистор 2SA512 c p-n-p структурой.

Аналоги

Транзистор 2SC512 можно заменить на 2N5320, 2SC510
