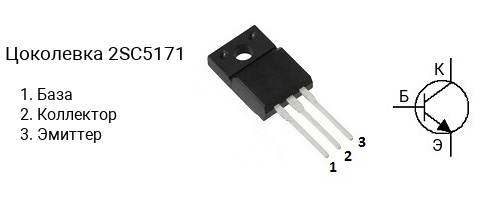

Цоколевка транзистора 2SC5171
|
Характеристики транзистора 2SC5171
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 180 В
- Напряжение коллектор-база, не более: 180 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 2 А
- Рассеиваемая мощность коллектора, не более: 20 Вт
- Коэффициент усиления транзистора по току (hfe): от 100 до 320
- Граничная частота коэффициента передачи тока: 200 МГц
- Корпус: TO-220F
Маркировка
Обозначение на корпусе транзистора 2SC5171 часто наносится без первой цифры и буквы, т.е. маркируется как «C5171«.
Комплементарная пара
Комплементарной парой для 2SC5171 является транзистор 2SA1930 c p-n-p структурой.
Аналоги
Транзистор 2SC5171 можно заменить на 2SC2898, 2SC3310, 2SC3795, 2SC3795A, 2SC3866, 2SC4242, 2SC4382, 2SC5241, 2SC5353, 2SD772A, 2SD772B, 2SD792A, 2SD792B, BUX84, BUX85, MJE13070, MJE13071, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE16002, MJE16004, MJE8502, MJE8503
