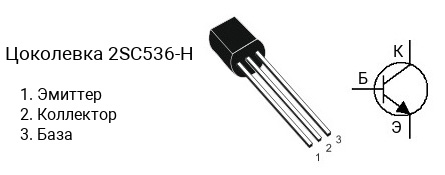

Цоколевка транзистора 2SC536-H

|

Характеристики транзистора 2SC536-H

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 30 В
• Напряжение коллектор-база, не более: 40 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.4 Вт
• Коэффициент усиления транзистора по току (hfe): от 480 до 960
• Граничная частота коэффициента передачи тока: 100 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC536 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC536-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SC536-E — в диапазоне от 100 до 200, 2SC536-F — в диапазоне от 160 до 320, 2SC536-G — в диапазоне от 280 до 560, 2SC536-H — в диапазоне от 480 до 960.

Маркировка

Обозначение на корпусе транзистора 2SC536-H часто наносится без первой цифры и буквы, т.е. маркируется как «C536-H«.

Аналоги

Транзистор 2SC536-H можно заменить на 2SC1570, 2SC1570-H, 2SC1571, 2SC1571-H, 2SC1842, 2SC2396, 2SC2543, 2SC2544, 2SC2545, 2SC2546, BC182LB, BC184L, BC184LC, KTC1006, NTE199
