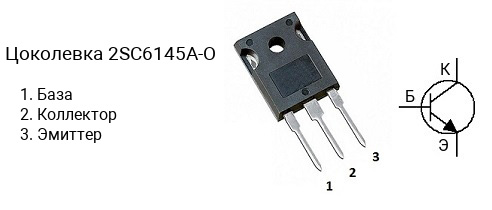

Цоколевка транзистора 2SC6145A-O
|
Характеристики транзистора 2SC6145A-O
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 260 В
- Напряжение коллектор-база, не более: 260 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 15 А
- Рассеиваемая мощность коллектора, не более: 160 Вт
- Коэффициент усиления транзистора по току (hfe): от 50 до 100
- Граничная частота коэффициента передачи тока: 60 МГц
- Корпус: TO-3P
Классификация по hFE
Транзисторы серии 2SC6145A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC6145A-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SC6145A-O — в диапазоне от 50 до 100, 2SC6145A-Y — в диапазоне от 70 до 140.
Маркировка
Обозначение на корпусе транзистора 2SC6145A-O часто наносится без первой цифры и буквы, т.е. маркируется как «C6145A-O«.
Комплементарная пара
Комплементарной парой для 2SC6145A-O является транзистор 2SA2223A-O c p-n-p структурой.
Аналоги
Транзистор 2SC6145A-O можно заменить на 2SC3320, 2SD1313
