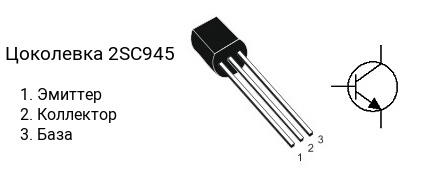

Цоколевка транзистора 2SC945

|

Характеристики транзистора 2SC945

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.25 Вт
• Коэффициент усиления транзистора по току (hfe): от 90 до 600
• Граничная частота коэффициента передачи тока: 150 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC945 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC945R имеет коэффициент усиления в диапазоне от 90 до 180, 2SC945Q — в диапазоне от 135 до 270, 2SC945P — в диапазоне от 200 до 400, 2SC945K — в диапазоне от 300 до 600.

Маркировка

Обозначение на корпусе транзистора 2SC945 часто наносится без первой цифры и буквы, т.е. маркируется как «C945«.

Комплементарная пара

Комплементарной парой для 2SC945 является транзистор 2SA733 c p-n-p структурой.

Аналоги

Транзистор 2SC945 можно заменить на 2SC1815, 2SC3198, BC182LB, C1815, C945, H945, KSC1815, KSC945C, KTC3198
